বাইনোকুলার কিভাবে কাজ করে
দূরবীনগুলি অপটিক্যাল আইনের নীতির উপর কাজ করে, সুনির্দিষ্টভাবে বৈশিষ্ট্যগুলি এবং আলোর আচরণের সুবিধা গ্রহণ করে যখন এটি বিভিন্ন মাধ্যমে ভ্রমণ করে। দুরবীন কীভাবে কাজ করে, দূরবীনের প্রয়োজনীয় অংশগুলি কী এবং কীভাবে তারা একসাথে কাজ করে তা দেখার জন্য একটিকে আলাদা করে দেখি?
বাইনোকুলার কাজ করার জন্য তিনটি অপটিক্যাল অংশ নিয়ে গঠিত:
আইপিস বা অকুলার: প্রজেক্টেড ভার্চুয়াল ইমেজের উপর ফোকাস করতে এবং বড় করতে
প্রিজম: ইমেজ ওরিয়েন্টেশন ঠিক করতে - ইমেজটিকে উল্লম্ব এবং অনুভূমিকভাবে ফ্লিপ করুন
উদ্দেশ্য লেন্স: ঘটনা আলো সংগ্রহ করে এবং এটিকে কেন্দ্রবিন্দুতে কেন্দ্রীভূত করে, সাধারণত 2 বা ততোধিক লেন্সের একটি লেন্স সিস্টেম বিকৃতির জন্য ক্ষতিপূরণ দেয়
বাইনোকুলার কিভাবে কাজ করে তার সহজ ব্যাখ্যা

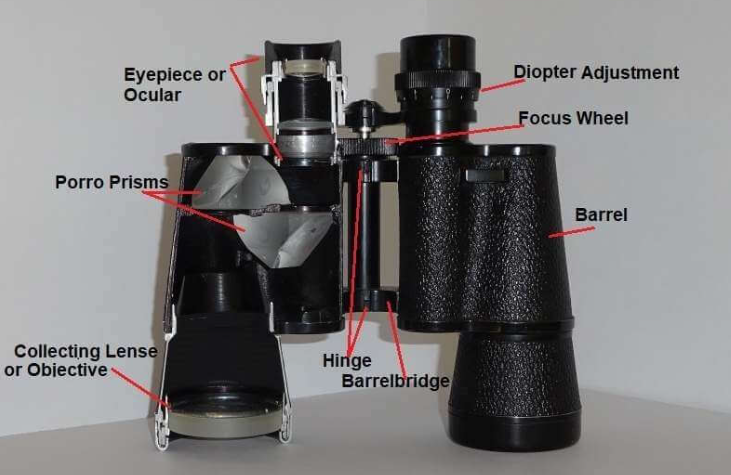

দূরবীনের অংশগুলি এবং তাদের কাজগুলি বোঝার জন্য, দূরবীনগুলিকে আলাদা করে নেওয়া এবং ভিতরের দিকে নজর দেওয়া ভাল। এইভাবে আপনি পৃথক সমাবেশগুলি দেখতে পারেন এবং দূরবীনগুলি কীভাবে কাজ করে সে সম্পর্কে আরও ভাল ধারণা পেতে পারেন। এখানে একটিঅপটিক্যাল সিস্টেম এবং একটি যান্ত্রিক সিস্টেমদেখতে.
দূরবীনের অপটিক্যাল অংশ
বাইনোকুলার তিনটি অপটিক্যাল অ্যাসেম্বলি নিয়ে গঠিত যা দূরবর্তী কোনো বস্তুকে বড় করার জন্য আলোকে প্রতিসরণ করে এবং ফোকাস করে এবং এটিকে কাছাকাছি দেখায়। এই তিনটি অপরিহার্য উপাদান হল অবজেক্টিভ লেন্স, প্রিজম সিস্টেম এবং আইপিস। আসুন এই অংশগুলির কার্যকারিতা এবং দূরবীনগুলি কীভাবে বড় করে তা বোঝার জন্য এই অংশগুলিকে ঘনিষ্ঠভাবে দেখি।
উদ্দেশ্য লেন্স
দ্যউদ্দেশ্যতার বড় সঙ্গেসংগ্রহ লেন্সআপনি এটিকে কীভাবে দেখছেন তার উপর নির্ভর করে দূরবীনের সামনের প্রান্তে বা নীচের প্রান্তে অবস্থিত। সংগ্রহ লেন্স আগ্রহের বস্তুর লক্ষ্য করা হয়, এটাআলো ক্যাপচার করে.
বৃহত্তরছিদ্র– লেন্সের ব্যাস, দূরবীনের আলো-সমাবেশের শক্তি যত বেশি, ছবি তত উজ্জ্বল হবে। এই কারণে, শিকারী বা স্টারগেজিং উত্সাহীরা বড় লেন্স ব্যাস সহ দূরবীন বেছে নেয়। লাইটওয়েট কমপ্যাক্ট বাইনোকুলার যেগুলো হাইকিং বা মাঝে মাঝে ব্যবহারের জন্য চমৎকার সেগুলোর অ্যাপারচার প্রায় 25 মিমি হতে পারে। অ্যাপারচারের আকার বাইনোকুলার রেটিং এর দ্বিতীয় সংখ্যায় প্রকাশ করা হয় অর্থাৎ। 8x42
অবজেক্টিভ লেন্স দ্বারা তৈরি ভার্চুয়াল ইন্টারমিডিয়েট ইমেজ উলটো এবং মিরর করা হয়। এটি সংশোধন করার জন্য, দূরবীনের ভিতরে প্রিজম ব্যবহার করা হয়।
প্রিজম সিস্টেম
দূরবীণে প্রিজম না থাকলে পর্যবেক্ষক একটি উল্টানো চিত্র দেখতে পাবেন। প্রিজমগুলি এটিকে সংশোধন করে এবং তারা দূরবীনের দৈর্ঘ্য কিছুটা কমাতেও সাহায্য করে।
দ্যপ্রিজমমুকুট কাচের তৈরি এবংসংশোধনকারী আয়না হিসাবে পরিবেশন করুন. আলোক রশ্মি প্রিজমের মধ্য দিয়ে যাওয়ার সময়, একাধিক প্রতিফলন উল্টো দিকে এবং উদ্দেশ্যমূলক লেন্স দ্বারা অনুমান করা উল্টানো চিত্রটিকে ফ্লিপ করে, যাতে পর্যবেক্ষক একটি সাধারণ চেহারার চিত্র দেখতে পায়।
বাইনোকুলারে ব্যবহৃত দুটি প্রধান ধরনের প্রিজম রয়েছে। এগুলি হল পোরো প্রিজম এবং বিভিন্ন ছাদের প্রিজম ডিজাইন।
পোরো প্রিজম
পোরো প্রিজম বাইনোকুলারে দুটি প্রিজম ব্যবহার করা হয়, এগুলি একে অপরের সমকোণে স্থাপন করা হয়।
আলোক রশ্মিগুলি অভ্যন্তরীণ পৃষ্ঠ দ্বারা প্রতিফলিত হয় এবং একটি প্রিজমে উপরে থেকে নীচে এবং অন্য প্রিজমে বাম থেকে ডানে উল্টানো হয়।
একটি পোরো প্রিজম সিস্টেমের সাথে দূরবীনের সুবিধা হল যে এই প্রিজমগুলি তৈরি করা অনেক সহজ এবং সস্তা এবং একে অপরের পাশে স্থাপন করা হওয়ায় অল্প জায়গার প্রয়োজন হয়।
পোরো প্রিজম বাইনোকুলারগুলি প্রায়শই ছাদের প্রিজম বাইনোকুলারগুলির চেয়ে ছোট বিল্ডের হয়।
ছাদ প্রিজম
এই প্রিজম পদ্ধতিতে সাধারণত দুটি প্রিজম থাকে, যার মধ্যে অন্তত একটি ছাদের কিনারার আকার ধারণ করে।
বিভিন্ন তরঙ্গদৈর্ঘ্যের ফেজ শিফটের জন্য ক্ষতিপূরণ দিতে এবং রঙের ঝালর কমাতে প্রিমসের গ্লাস বডির একপাশে আবরণ করা আবশ্যক, এটি পোরো প্রিজমের তুলনায় ছাদের প্রিজমকে কিছুটা বেশি ব্যয়বহুল করে তোলে।
ছাদের প্রিজম বাইনোকুলারে ইমেজ কারেকশন হয়তো পোরোর তুলনায় আরও জটিল রশ্মির পথ অনুসরণ করতে পারে, কিন্তু অবজেক্টিভ লেন্স থেকে উলটো-ডাউন এবং মিরর করা ইমেজ ফ্লিপ করার ফলাফল একই।
ছাদের প্রিজমগুলি অনেক বেশি পাতলা, আরও কমপ্যাক্ট তৈরি বাইনোকুলারকে অনুমতি দেয়। এই প্রিজমের সাথে দূরবীনগুলি পোরো প্রিজমের মডেলগুলির তুলনায় কিছুটা সংকীর্ণ এবং আরও মার্জিত তবে সাধারণত আরও বিস্তৃত উত্পাদনের প্রয়োজন হওয়ায় এটি কিছুটা বেশি ব্যয়বহুল।
আইপিস
দ্যআইপিস, বলাচোখের, দূরবীনের সামনে অবস্থিত এবং দুটি লেন্স যা আমরা পর্যবেক্ষণের সময় সরাসরি দেখি।
আইকপ (অকুলার ব্যারেলের উপর রাবার এক্সটেনশন) প্রায়শই আইপিসের সাথে চোখের সঠিক দূরত্ব রাখতে এবং বিরক্তিকর তির্যক বিপথগামী আলো থেকে কিছুটা সুরক্ষা প্রদান করতে ব্যবহৃত হয়।
আইপিস সাধারণত দুই বা ততোধিক লেন্স নিয়ে গঠিত।
যখন বাইনোকুলারগুলি সঠিকভাবে ফোকাস করা হয়, তখন এটি মানুষের চোখকে উদ্দেশ্যমূলক লেন্স এবং প্রিজম সিস্টেম দ্বারা অনুমান করা চিত্র দেখতে দেয়।
বাইনোকুলার এর যান্ত্রিক অংশ
Diopter সমন্বয়
অনেকের দুই চোখেই সমান প্রবল দৃষ্টিশক্তি নেই। দূরবীনের মাধ্যমে ক্লান্তি-মুক্ত পর্যবেক্ষণের জন্য অনুমতি দিতেবিভিন্ন দৃষ্টিশক্তি ক্ষতিপূরণ দিতে হবেতাই উভয় চোখ একটি ফোকাসড ছবি দেখতে পারে।
সাধারণত, চোখের লেন্সের ফোকাস সামঞ্জস্য করে ডায়োপট্রিক পার্থক্যের জন্য ক্ষতিপূরণের জন্য ডান আইপিসটি সূক্ষ্ম-টিউন করা যেতে পারে।
সামঞ্জস্য করতে, আপনার ডান চোখ বন্ধ করুন এবং ছবিটি তীক্ষ্ণ এবং পরিষ্কার না হওয়া পর্যন্ত কেন্দ্রের ফোকাস হুইলটি ঘুরিয়ে বাম চোখ ব্যবহার করে একটি বস্তুর উপর ফোকাস করুন (ডাইঅপ্টার ক্ষতিপূরণ ছাড়াই আইপিস)। তারপর ডায়োপ্টার অ্যাডজাস্টমেন্টের সাহায্যে দ্বিতীয় আইপিসের তীক্ষ্ণতা ঠিক করুন।
ফোকাস হুইল
বিভিন্ন দূরত্বে বস্তু দেখার সময় একটি তীক্ষ্ণ এবং পরিষ্কার চিত্র পেতে সর্বদা দূরবীনের ফোকাস সামঞ্জস্য করা প্রয়োজন। ফোকাস নব (বা ফোকাস হুইল) ঘুরিয়ে দিলে আইপিসগুলি (বা আইপিস লেন্সগুলির মধ্যে একটি) ধাক্কা দেয় বা টানতে পারে তাই আইপিসের ফোকাল পয়েন্ট অবজেক্টিভ লেন্সের ফোকাল পয়েন্টের সাথে একত্রিত হয়।
কবজা সহ ব্যারেল-ব্রিজ
বাইনোকুলার হল দুটি টেলিস্কোপ যা একে অপরের পাশে বসানো হয়। একজন পর্যবেক্ষককে তাদের মাধ্যমে একই সাথে দেখতে দেওয়ার জন্য তাদের ঠিক একই দিকে নির্দেশ করতে হবে। ব্যারেল-সেতু ধরে রাখেসমান্তরাল প্রান্তিককরণে দূরবীনের ব্যারেলএকে অপরের সাথে তাই অপটিক্যাল অক্ষ সমান্তরাল (আলোর মরীচি হলকলিমেটেড).
সেতুতে যোগদানকারী কব্জাগুলি আমাদের দর্শকের ব্যক্তিগত চোখের দূরত্বের সাথে আইপিসের দূরত্ব সামঞ্জস্য করতে দেয়।
ব্যারেল বা টিউব
ব্যারেল হল সেই আবাসন যা সমস্ত অপটিক্যাল অংশগুলিকে একত্রিত করে। হাউজিং অপটিক্যাল উপাদানগুলিকে রক্ষা করে এবং তাদের একটি স্থিতিশীল অবস্থানে ধরে রাখে যাতে তারা যান্ত্রিক শক বা ড্রপ করার সময় স্থানান্তরিত না হয়।
অনেক ভালো বাইনোকুলারে ও-রিং সিল থাকে যাতে পানি ও আর্দ্রতা থাকে না। অনেক উচ্চ-মূল্যের মডেলগুলিতে, অভ্যন্তরটি নিষ্ক্রিয় গ্যাসে ভরা থাকে যাতে পানির নিচে ডুবে থাকা অবস্থায়ও পানির প্রতিরোধ ক্ষমতা নিশ্চিত করা যায়।
পোরো প্রিজম বাইনোকুলারে আলোর পথ
কিভাবে প্রিজম ইমেজ উল্টানো
দেখা বস্তু থেকে ছবি অনুভূমিকভাবে এবং উল্লম্বভাবে উল্টানো প্রদর্শিত হয়
প্রথম প্রিজম চিত্রটিকে উল্লম্বভাবে উল্টে দেয়
দ্বিতীয় প্রিজম ছবিটিকে অনুভূমিকভাবে উল্টে দেয়
উদ্দেশ্যের ফোকাল দৈর্ঘ্যের শেষে একটি ছোট চিত্র প্রক্ষিপ্ত হয়
চক্ষু চিত্রটিকে বড় করে এবং চোখের সামনে উপস্থাপন করে
ছবি কিভাবে ফোকাস মধ্যে পায়
দর্শকের কাছে একটি ফোকাসড এবং তীক্ষ্ণ ইমেজ উপস্থাপন করতে, অকুলার লেন্সের ফোকাল পয়েন্টকে অবজেক্টিভ লেন্সের ফোকাল পয়েন্টের সাথে একত্রিত হতে হবে।
কিভাবে বাইনোকুলার ম্যাগনিফিকেশন গণনা করা যায়
দূরবীনগুলির বিবর্ধনকে "শক্তি" হিসাবেও উল্লেখ করা হয়, এটি একটি গুরুত্বপূর্ণ রেটিং ফ্যাক্টর, যা যন্ত্রটির উদ্দেশ্যমূলক ব্যবহারের বিষয়ে সিদ্ধান্ত নিতে সহায়তা করে। এটি নির্দেশ করে যে খালি চোখে দেখার তুলনায় দুরবীনের মাধ্যমে দেখা হলে একটি চিত্র কতবার বড় হয়।
ম্যাগনিফিকেশন নম্বর হল লেন্সের ফোকাল দৈর্ঘ্য এবং আইপিস ফোকাল দৈর্ঘ্যের ভাগফল। উপরের উদাহরণে এটি হবে240 / 24 = 10
বাইনোকুলার ম্যাগনিফিকেশনকে বাইনোকুলার রেটিং এর প্রথম সংখ্যায় প্রকাশ করা হয়।8x42
সর্বাধিক জনপ্রিয় বিবর্ধন কারণগুলি হল 8x এবং 10x। 10x ম্যাগনিফিকেশনে, 100 মিটার দূরে থাকা বস্তুগুলিকে মনে হয় যেন তারা 10 মিটার দূরে।
সারাংশ বাইনোকুলার অংশ এবং তাদের কাজ
দুরবীনগুলি কীভাবে কাজ করে এবং কীভাবে সেগুলি মূলত তিনটি অপটিক্যাল অংশগুলির একটি খুব সাধারণ বিন্যাস থেকে একত্রিত করা হয়: আইপিস, প্রিজম এবং অবজেক্টিভ লেন্স।
দ্যউদ্দেশ্য লেন্সদূরবীনের সামনের প্রান্তে বড় লেন্স, এটি দেখা বস্তুর মুখোমুখি হয়। অবজেক্টিভ লেন্সের ব্যাসকে বলা হয়ছিদ্রলেন্সের আকার রেজোলিউশন (তীক্ষ্ণতা) এবং কতটা আলো সংগ্রহ করা যেতে পারে তা নির্ধারণ করে। উদ্দেশ্য থেকে ক্যাপচার করা চিত্রটি মিরর করা এবং উল্টানো।
প্রিজমছবি সংশোধন করতে ব্যবহৃত হয়। যখন উল্টানো চিত্রের আলোক রশ্মি প্রিজমের মধ্য দিয়ে যায়, তখন তারা প্রিজমের অভ্যন্তরীণ পৃষ্ঠগুলিকে প্রতিফলিত করে এবং একটি স্বাভাবিক, বাস্তব চেহারার চিত্র হিসাবে প্রস্থান করে। প্রিজমের প্রকারগুলি হল পোরো প্রিজম এবং ছাদের প্রিজম।
দ্যআইপিসবা অকুলার হল সেই অংশ যেখানে ব্যবহারকারী তাকায়। বস্তুনিষ্ঠ লেন্স তার ফোকাল দৈর্ঘ্যের শেষে যে চিত্রটি সংগ্রহ করেছে এবং প্রজেক্ট করেছে, সেটি আইপিস দ্বারা বিবর্ধিত হয় এবং দর্শকের চোখে উপস্থাপন করা হয়।
